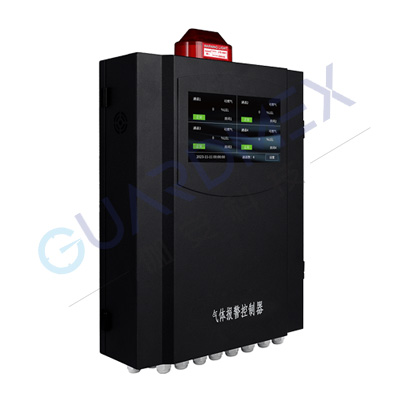

多路报警控制器
点击：7，时间：2025-12-12 17:13
型号：GMCONDT，品牌：Guardmex
GMCONDT多路报警控制器是本公司研制的一款多路4~20mA/RS485变送器信号输入智能可控系统。该产品采用工业触摸7寸液晶屏，具有高稳定，高准确和高智能化的特点，外接控制端口丰富，用户可以自由选择挂接变送器的种类和接入端口，并 通过简单设置即可进行现场检测与报警。目前版本的系统已集成有声光报警，并提供继电器常开常闭控制接口，方便用户外接报警器或其他所需控器件。
胡工 186 7668 6749
详细信息
GMCONDT多路报警控制器是本公司研制的一款多路4~20mA/RS485变送器信号输入智能可控系统。该产品采用工业触摸7寸液晶屏，具有高稳定，高准确和高智能化的特点，外接控制端口丰富，用户可以自由选择挂接变送器的种类和接入端口，并 通过简单设置即可进行现场检测与报警。目前版本的系统已集成有声光报警，并提供继电器常开常闭控制接口，方便用户外接报警器或其他所需控器件。

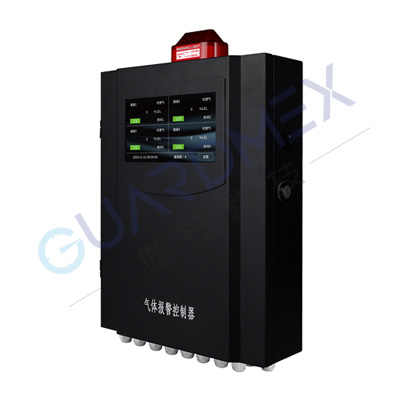

多路报警控制器
7寸液晶触摸屏；
220VAC电源，输入信号4-20mA或者RS485；
可扩展CAN、4G等信号；
内置多组继电器；
通道数量灵活设置
8路、16路、32路、64路
满足不同行业检测需求
主要应用于需要检测可燃或各种有毒气体的场合，
显示待检气体的数值，
当 现场的某种待检气体的指标超出或低于所设置的标准时，
系统会自动进行一系列报警动作，
如报警、排风、跳闸等(根据用户的不同设置而不同)
技术参数
检测原理： | 方式1:系统通过给外接变送器提供24V 标准直流电压，采集标准 4—20mA 变送器输入信号，分析处理以完成数码显示与报警操作。 方式2:系统通过给外接变送器提供24V标准直流电压，通过RS485 将变送器数据读 取并送显或报警动作。
|
适用对象： | 本系统支持各标准变送器的输入信号。如气体变送器：一氧化碳，硫 化氢，氢气，二氧化硫，氨气，氧气，氯气，可燃气体等气体变送器。表1为上述 气体技术参数的设置表(仅供参考，用户可根据具体情况设置参数)
|
可选变送器类型： | 24 VDC供电，4-20mA信号输入的两线或者三线制变送器， MODBUS 协议的485变送器输入。 |
无线433： | 选配功能 |
工作电压： | 220 VAC±10% |
使用环境： | -10℃—50℃(温度) |
系统功率： | 最大功耗5W (无外接设备) |
4.3寸屏外型尺寸： | 38 cm×23cmx10cm (长×宽×厚) |
7寸屏外型尺寸： | 44 cm×29cm×10cm (长x宽×厚) |
变送器接口

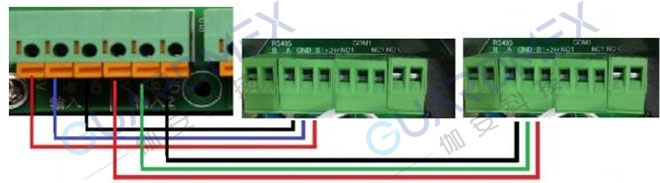

制接线： 可以连接3线制和两线制4-20mA 的变送器，两线制只需接电源正和 信号，不用接地线，三线制按照所示线的定义对应连接即可。 连接时，探测器的“24V”与主机的“24 V”连接，探测器的“信号”与主机的“信号”连 接，探测器的“地”与主机的“GND ”连接。

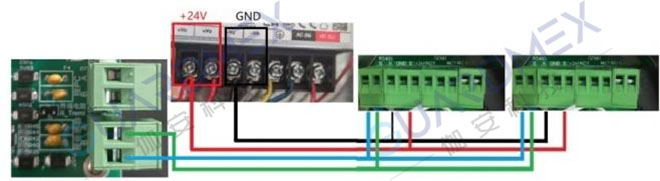

485制接线： 接变送器485使用传感器[A,B], 注意主机A 、B和变送器的A、B需要 对应如下：A 接A,B 接B。使用485方式需要给变送器提供24V 电压。接PC: 可以 通过485总线连接到电脑显示。 注：RS485 接线电源必须用开关电源提供的电源
|
